微机知识点速通

[TOC]

一、概念

微处理器：微型计算机系统的核心——中央处理器（CPU）。它是一块超大规模集成电路芯片，集成了运算器、控制器、寄存器等核心逻辑部件

微型计算机：以微处理器为核心，配以必要的支持电路（如芯片组）、存储器（RAM、ROM）、输入/输出接口，组装在一块或几块印刷电路板（PCB）上，形成的功能基本完整的计算机硬件主体。

微型计算机系统：微型计算机配备上必要的辅助存储设备、输入/输出设备（外设）、系统软件（如操作系统）和应用软件后，形成的完整、可投入实际使用的计算机系统。

指令译码器：指令译码器是CPU控制单元的核心部件，负责将从内存中取出的机器指令（二进制编码）翻译成CPU内部可识别的微操作（Micro-Ops），并生成控制信号，告诉其他功能单元（如ALU、寄存器等）如何执行该指令。

指令队列：指令队列是一个缓冲结构，用于暂存从内存或缓存中预取的指令，为后续的译码和执行阶段提供连续的指令流，避免因指令获取延迟导致的流水线停顿。

二、8086简述

8086微处理器主要由运算器（算术逻辑运算单元ALU、地址加法器）、控制器（总线控制器）、内部寄存器组（14个内部寄存器）三部分组成。

CPU从功能上分为执行单元EU和总线接口单元BIU，其中执行单元EU负责指令的执行；而总线接口单元BIU负责与存储器及I/O接口之间的数据传送操作。具体来看，完成取指令送指令队列，配合执行部件的动作，从内存单元或I/O端口取操作数，或者将操作结果送内存单元或者I/O端口。

EU和BIU的工作逻辑关系如下所示：

① 每当8086的指令队列中有两个空字节，或BIU就会自动把指令取到指令队列中。其取指的顺序是按指令在程序中出现的前后顺序；

② 每当EU准备执行一条指令时，它会从BIU部件的指令队列前部取出指令的代码，然后用几个时钟周期去执行指令。在执行指令的过程中，如果必须访问存储器或者I／O端口，那么EU就会请求BIU，进入总线周期，完成访问内存或者I／O端口的操作；如果此时BIU正好处于空闲状态，会立即响应EU的总线请求。如BIU正将某个指令字节取到指令队列中，则BIU将首先完成这个取指令的总线周期，然后再去响应EU发出的访问总线的请求。

③ 当指令队列已满，且EU又没有总线访问请求时，BIU便进入空闲状态。

④在执行转移指令、调用指令和返回指令时，由于待执行指令的顺序发生了变化，则指令队列中已经装入的字节被自动消除，BIU会接着往指令队列装入转向的另一程序段中的指令代码。

三、引脚

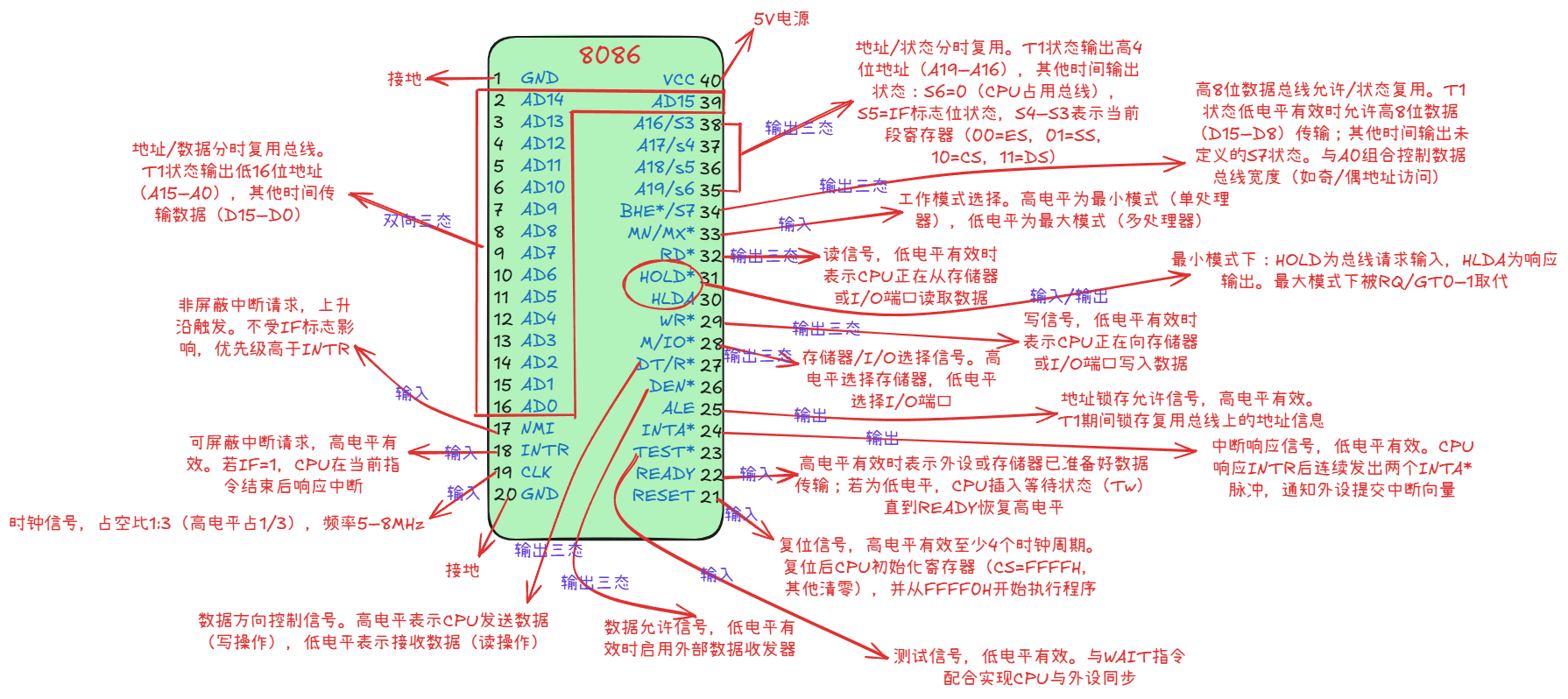

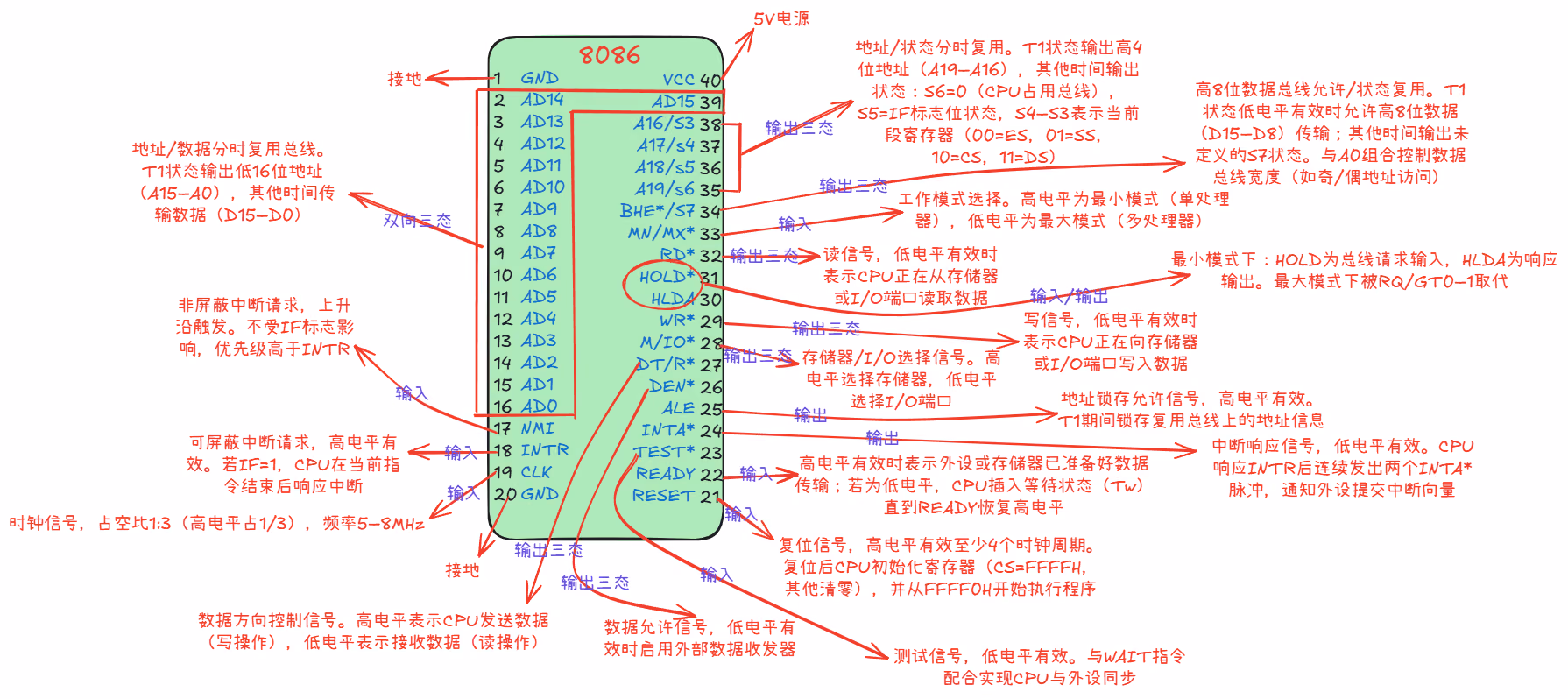

（1）8086引脚：

最大模式专用引脚

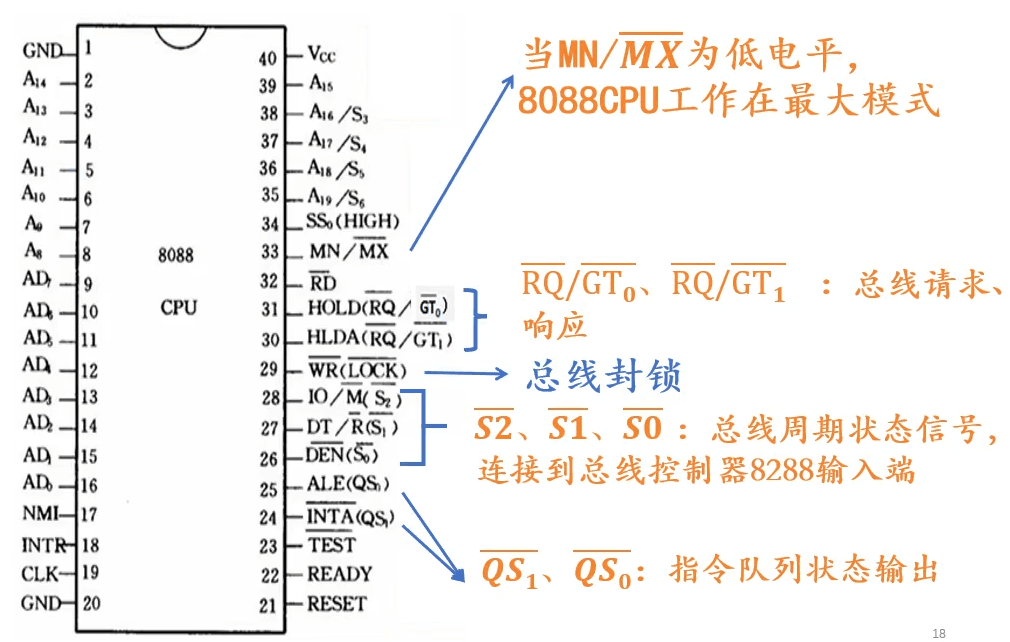

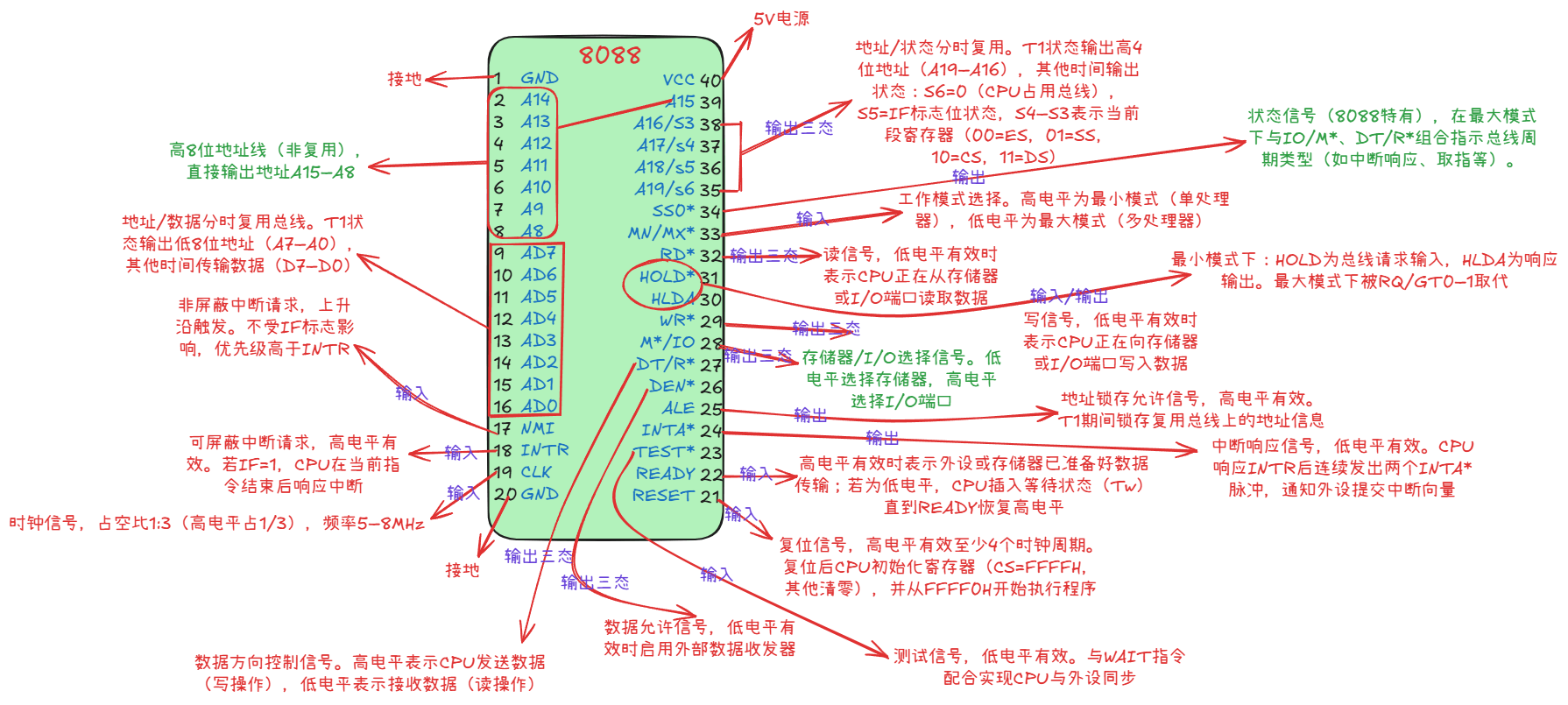

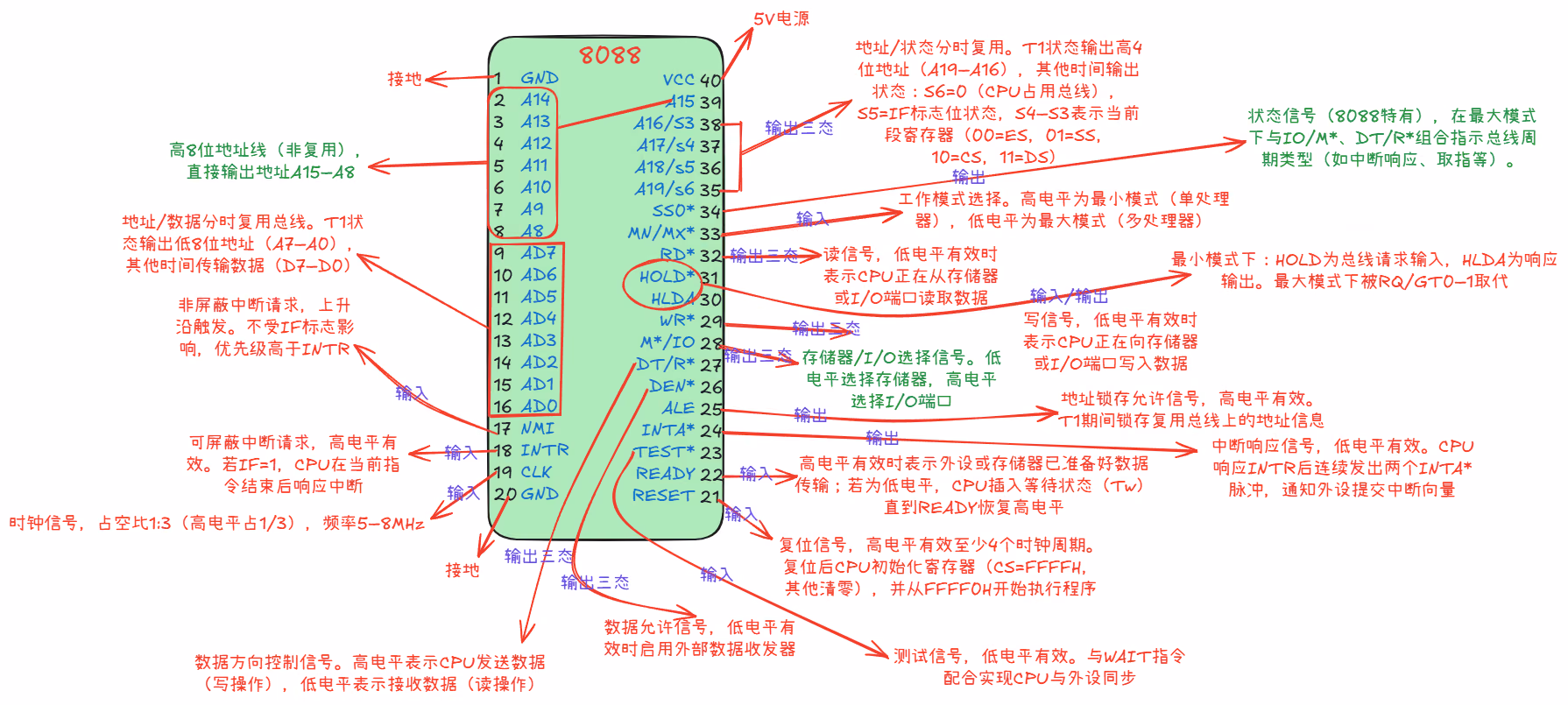

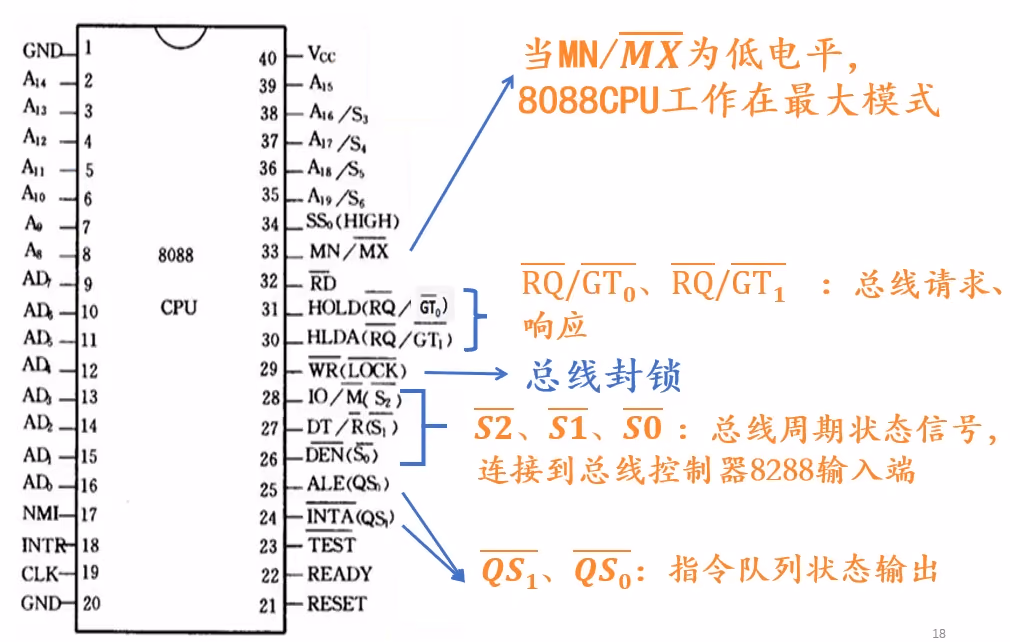

（2）8088引脚：

最大模式专用引脚

四、8088最小/最大组态模式

8088微处理器通过MN/MX*引脚（33号引脚）的电平选择工作模式，分为最小组态（最小模式）和最大组态（最大模式）。

（1）最小组态（最小模式）

• 配置方式：MN/MX*引脚接+5V高电平，适用于单处理器系统
• 特点：
  • 总线控制：8088直接生成所有系统总线信号（如RD、WR、IO/M*等），无需外部总线控制器
  • 引脚功能：
    • HOLD/HLDA：用于总线请求与响应。HOLD为输入信号，其他设备请求总线控制权；HLDA为输出信号，表示CPU已释放总线
    • WR*、RD*：直接控制存储器和I/O端口的读写操作

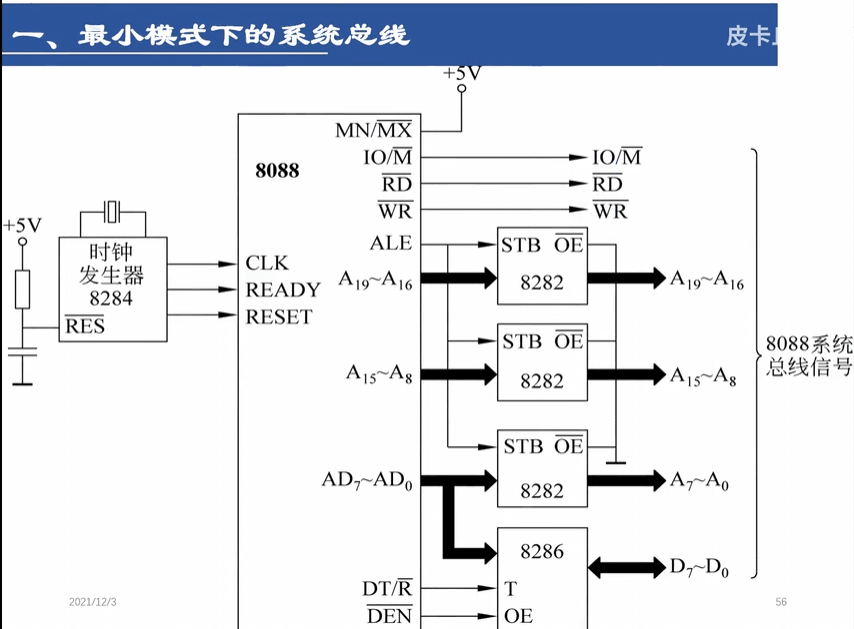

  • 典型电路：
    • 地址锁存：使用3片74LS373锁存器分离复用地址线（AD7–AD0、A19/S6–A16/S3）
    • 数据缓冲：1片74LS245收发器驱动8位数据总线

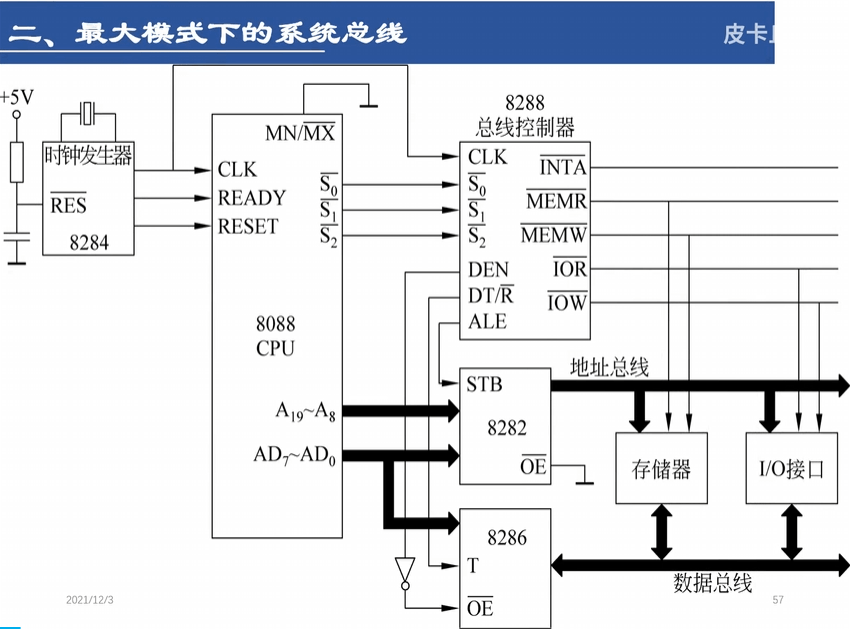

（2）最大组态（最大模式）

• 配置方式：MN/MX*引脚接地（低电平），适用于多处理器系统（如主处理器+协处理器8087/8089）

• 特点：

  • 总线控制：由8288总线控制器译码8088的状态信号（S2–S0*），生成系统控制信号（如MEMRMEMW、IOR、IOW等），增强驱动能力

  • 引脚功能：

    • S2–S0*：输出总线周期状态编码，8288据此生成读写控制信号
    • RQ/GT0–1：取代HOLD/HLDA，支持优先级更高的总线请求/响应机制
    • LOCK*：总线封锁信号，用于多处理器同步（如原子操作）

  • 典型电路：

    • 地址与数据分离：仍需锁存器和收发器，但控制信号由8288管理
    • 协处理器支持：可连接8087（浮点运算）或8089（I/O处理）

  • 应用场景：复杂系统如IBM PC/XT，需多处理器协同或高性能总线控制

（3） 区别总结

五、8086总线和总线时序

（1）概念

寻址空间 = 2^(地址总线位数)

总线周期数量 = 数据块大小 / 数据总线宽度

总线：总线是计算机系统中各部件（CPU、内存、I/O设备等）之间传输数据、地址和控制信号的公共通道，由一组导线（或光纤、无线链路等）组成

按功能可分为三类：

1. 数据总线（Data Bus）
   • 双向传输实际数据（如CPU从内存读取的指令、硬盘传输的文件数据）。
   • 宽度（位数）决定一次传输的数据量（如32位总线一次传4字节）。
2. 地址总线（Address Bus）
   • 单向传输（CPU→外设），指定访问的内存或I/O设备位置。
   • 宽度决定寻址空间（如32位地址总线支持4GB内存）。
3. 控制总线（Control Bus）
   • 传输协调操作的信号，如：
     • 读写使能（Read/Write）
     • 时钟同步（CLK）
     • 中断请求（IRQ）
     • 总线仲裁（用于多主设备竞争总线使用权）。

按层级可分为：

• 系统总线（CPU与北桥/内存之间的高速总线，如Intel的FSB）。
• I/O总线（连接外设的扩展总线，如PCIe、SATA）。

按连接对象可分为：

• 芯片总线：用于 芯片内部或SoC组件间 的超高速通信（如CPU ↔ 缓存）。
• 内总线：用于 主板内部 的高速通信（如CPU ↔ 内存、PCIe设备）。
• 外总线：用于 连接外部设备，速率较低但通用性强（如USB、SATA）。

按照数据传输方式分类：

• 并行总线：并行总线使用 多条数据线同时传输多个数据位，每个时钟周期可以传输多位数据（如8位、16位、32位等）
• 串行总线：串行总线使用 单条或少数几条数据线逐位传输数据，通过提高频率和编码技术实现高带宽。

总线周期：总线周期是CPU通过总线完成一次基本操作（如读/写一个数据单元）所需的时间段，通常由多个时钟周期组成

（2）总线时序

8086/8088系统总线详解（时序解析+总线相关知识）_8086总线-CSDN博客

【4.2 8086总线时序】 https://www.bilibili.com/video/BV17f4y1v7Sa/?share_source=copy_web&vd_source=367168fbf1718c5ddb4ca1f97788c1b0

总线周期：CPU完成一次访存/接口操作所需要的时间，一个总线周期至少包含4个时钟周期

六、8253计数器

8253 是一种可编程的定时器/计数器芯片，具有三个独立的 16 位计数器通道（Channel 0 ~ Channel 2），每个通道都可以根据不同的工作方式（模式）进行编程控制，用作定时器、计数器或产生波形信号。

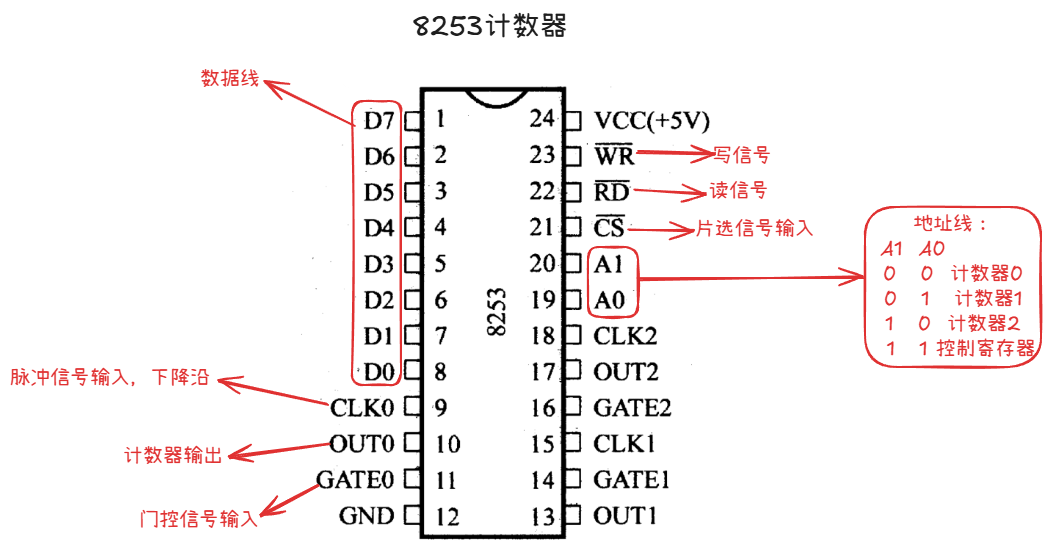

（1）基本结构

8253 芯片包含以下主要组成部分：

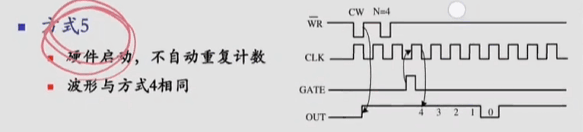

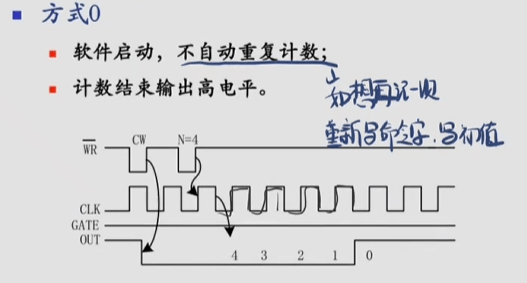

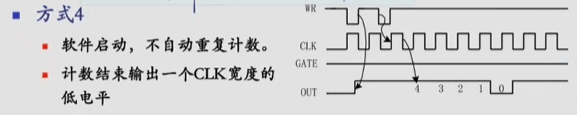

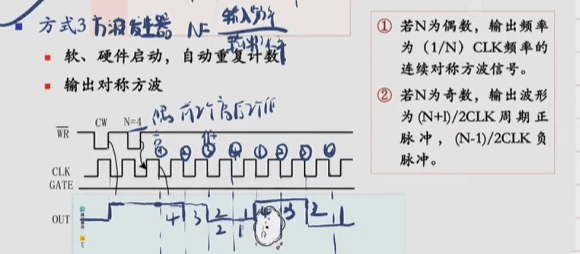

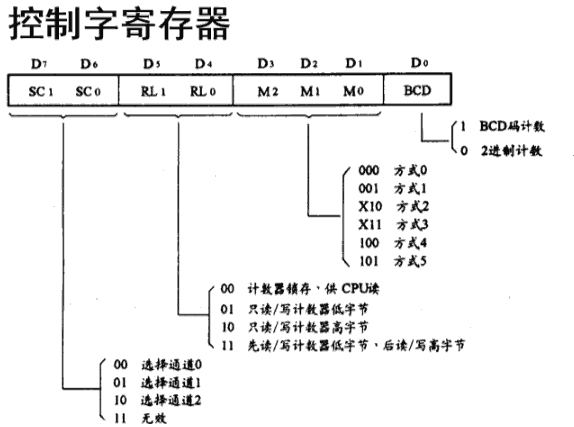

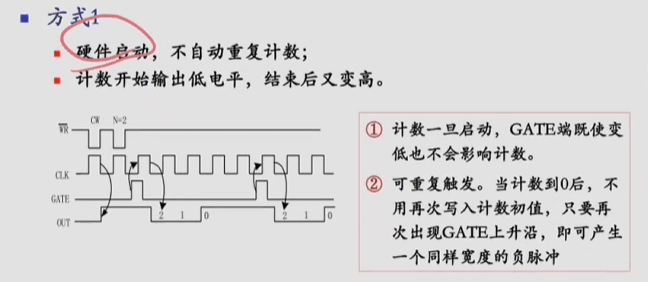

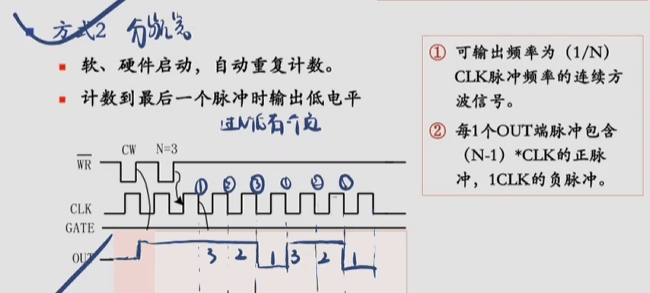

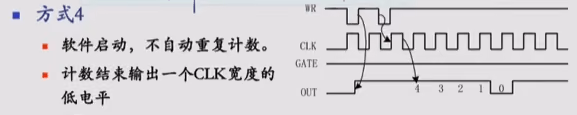

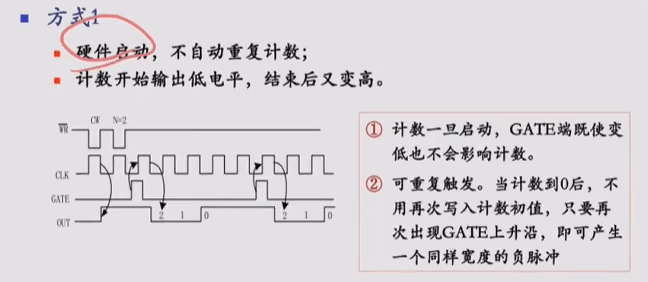

（2）6种工作方式

需要两个写脉冲 —— 两次写操作

• 第 1 个写脉冲写入控制字

• 第 2 个写脉冲写入计数初值

不同的工作方式，有不同的计数启动方法
可根据对输出波形的要求，选择不同的工作方式
能输出连续波形的只有方式 2 和方式 3

（3）初始化程序

1
2
3
4
5
6
7
8
9

;写入控制字
MOV DX, {控制寄存器地址}
MOV AL, {控制字}
OUT DX, AL
;写入计数器地址(比如计数器0地址)
MOV DX, {计数器地址}
;写入初始值
MOV AX, {初始值}
OUT DX, AL ;OUT只能用低八位

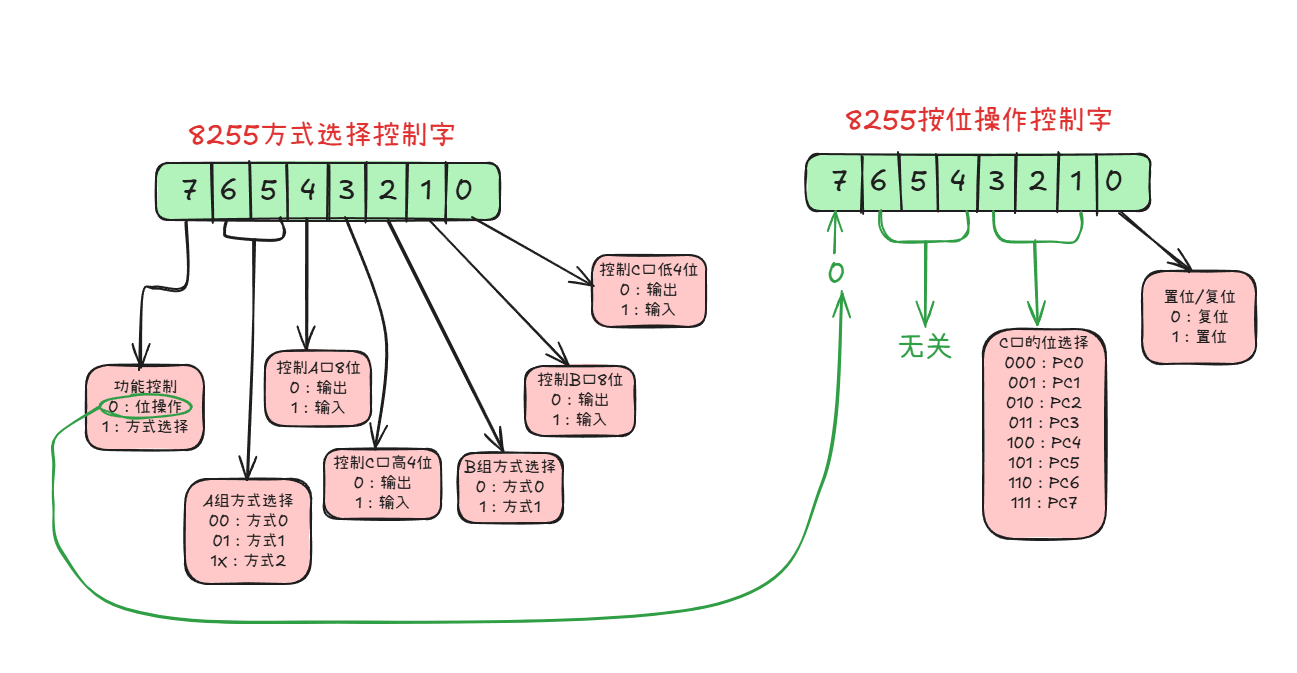

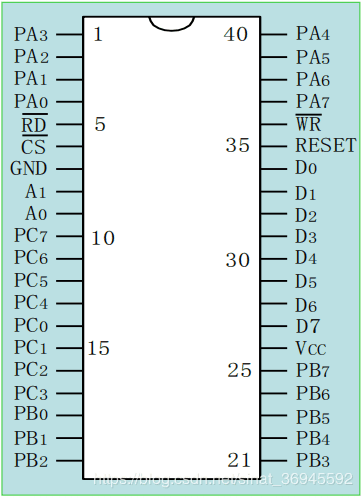

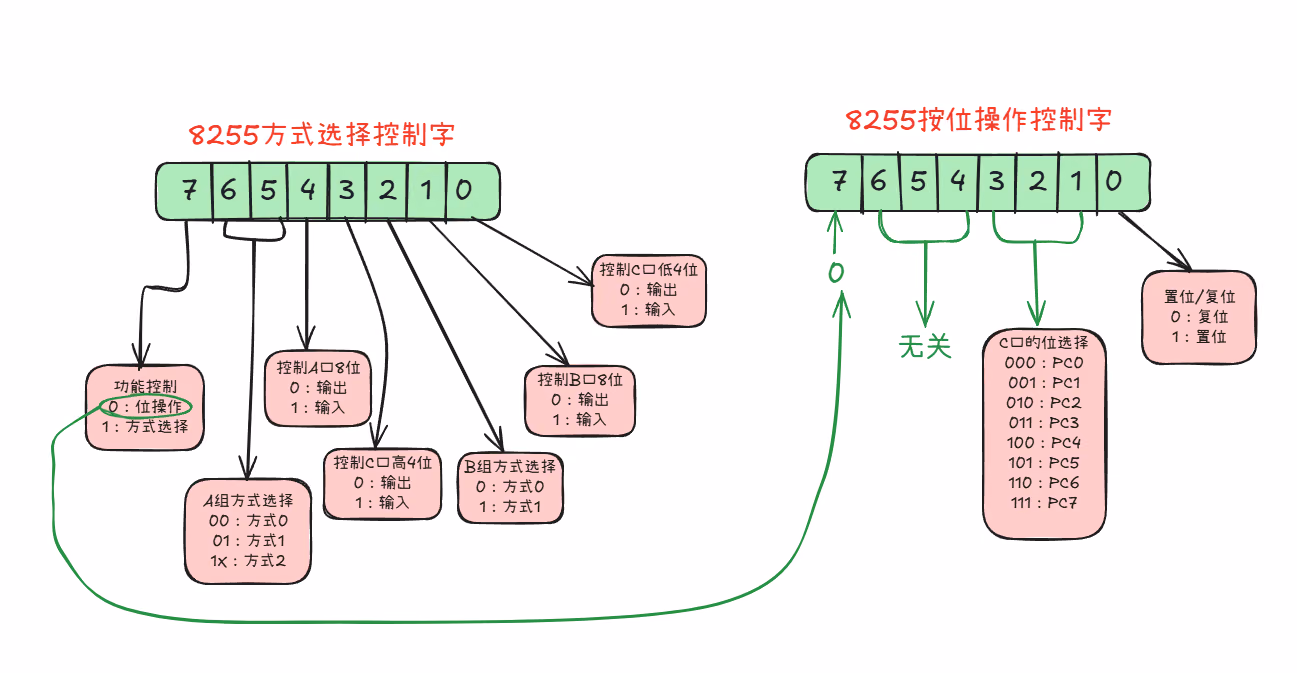

七、8255芯片

D7~D0：数据信号线

CS：片选信号输入引脚，低电平有效

RD：读信号输入引脚，低电平有效

WR：写信号输入引脚，低电平有效

RESET：复位信号输入引脚，高电平有效。用于将8255A控制字寄存器清“0”，并将A、B、C口置成输入状态

A1、A0：端口选择信号输入引脚

八、8259A芯片

【微机原理l 四页思维导图+45分钟解决难点两大章8255A，8259A 能闭眼回忆出初始化方式控制字吗？】 https://www.bilibili.com/video/BV1ps4y1V7xp/?share_source=copy_web&vd_source=367168fbf1718c5ddb4ca1f97788c1b0

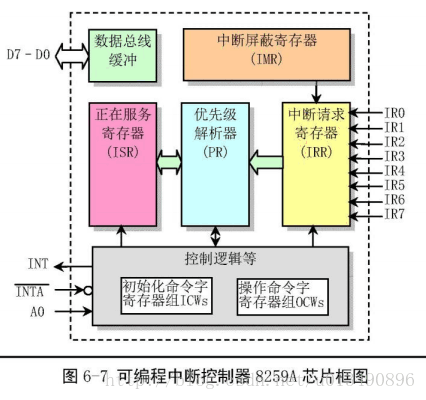

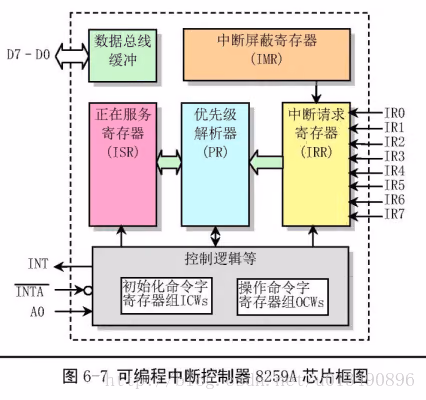

（1）芯片框图

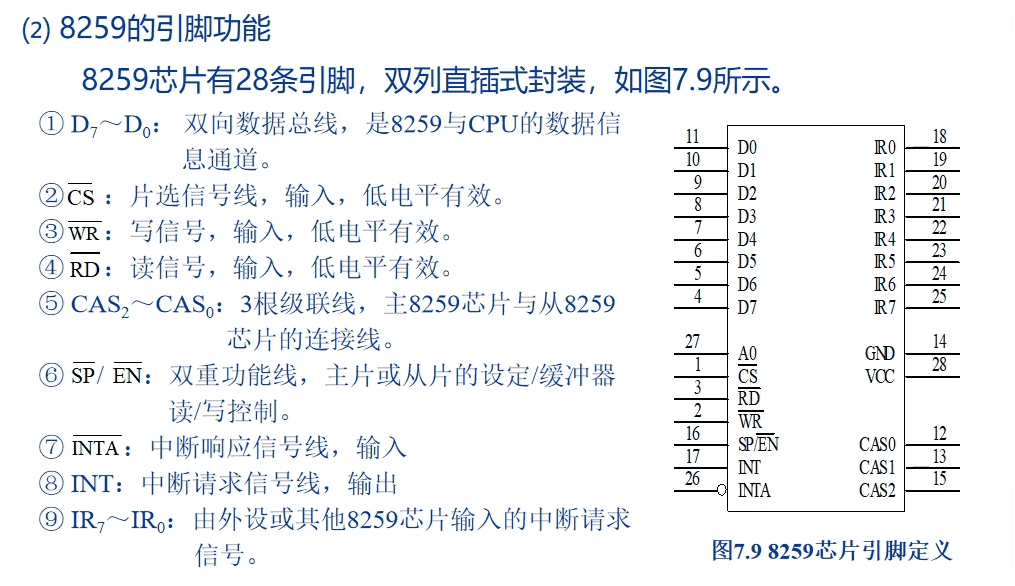

（2）引脚功能

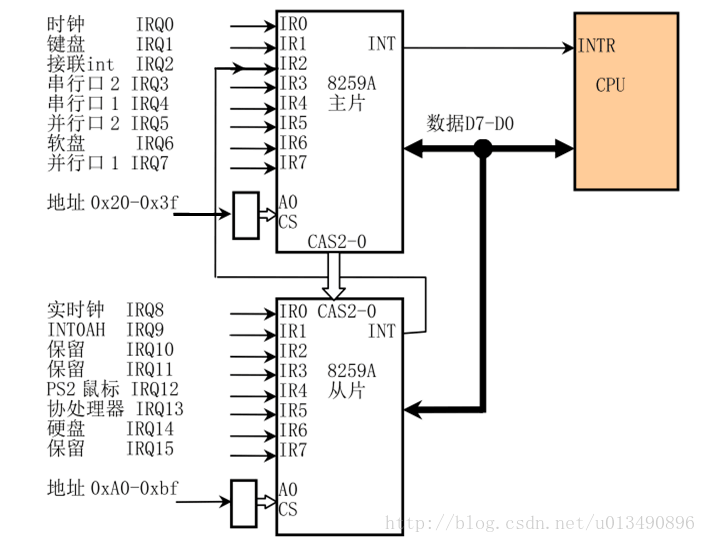

（3）8259A级联

其中从芯片的INT引脚连接到主芯片的IR2引脚上，即8259A从芯片发出的中断信号将作为8259A主芯片的IRQ2输入信号

（4）8259A内部结构和寄存器

8259A内部包含多个功能模块和寄存器，共同协作完成中断管理任务：

1. **中断请求寄存器(IRR)**：8位寄存器，用于保存来自IR0-IR7的中断请求状态。当某IR线出现有效中断请求信号时，IRR对应位被置1。

2. **中断服务寄存器(ISR)**：8位寄存器，记录当前正在被服务的中断。当某中断被CPU响应后，其对应位在ISR中被置1，直到中断处理结束。

3. **中断屏蔽寄存器(IMR)**：8位寄存器，用于屏蔽特定的中断请求。某位置1表示屏蔽对应中断，禁止其被CPU处理。

4. **优先权判别器(PR)**：当多个中断同时发生时，PR会比较它们的优先级，决定哪个中断应优先被处理。PR还会将新中断与当前正在处理的中断(ISR中记录)比较，只有更高优先级的中断才能打断当前处理。

5. 数据总线缓冲器：作为8259A与CPU数据总线之间的接口，用于传输命令字、状态字和中断类型码。

6. 读写控制逻辑：控制数据总线缓冲器的数据传输方向，选择内部寄存器。当CPU发读信号时，8259A状态信息被放到数据总线；发写信号时，CPU的命令字被写入指定寄存器。

7. 级联缓冲/比较器：用于多片8259A级联时，主片通过CAS0-CAS2发送级联地址，选中从片。
